Comment interpréter les courbes de débit de pompe de relevage ?
Vous avez besoin de dimensionner une pompe de relevage, mais vous ne comprenez pas les graphiques de performance de pompe associés ?
Ne vous inquiétez pas, on vous explique tout ci-dessous.
Pour définir si une pompe de relevage correspond bien à mes contraintes, je dois en amont faire quelques calculs afin de définir mon besoin réel en débit et en hauteur de refoulement.
1 - Calcul du débit de pointe de l'installation de relevage :
Pour le relevage des eaux usées, ce débit de pointe est calculé en fonction du nombre d'usagers à votre domicile (Nb), sur la base de 150 Litres d'eau par usager et par jour.
Le débit de la pompe de refoulement est donné par la formule :
Qp = (Nb x 0,150 x 3) / 8 = ..... m3 / h
Exemple :
Pour une famille de 5 personnes vivant dans une maison individuelle, on considère que cette famille utilisera en moyenne :
5 x 150L = 750 Litres d'eau par jours.
Si cette famille a besoin d'une pompe de relevage pour évacuer les eaux usées, on calcule le débit de pointe par la formule :
Qp = (5 x 0.150 x 3) / 8 = 0.28 m³ / heure
La pompe à sélectionner devra pouvoir évacuer les effluents avec un débit de minimum 0.28 m³ / heure.
2 - Calcul de la hauteur manométrique totale (H.M.T.)

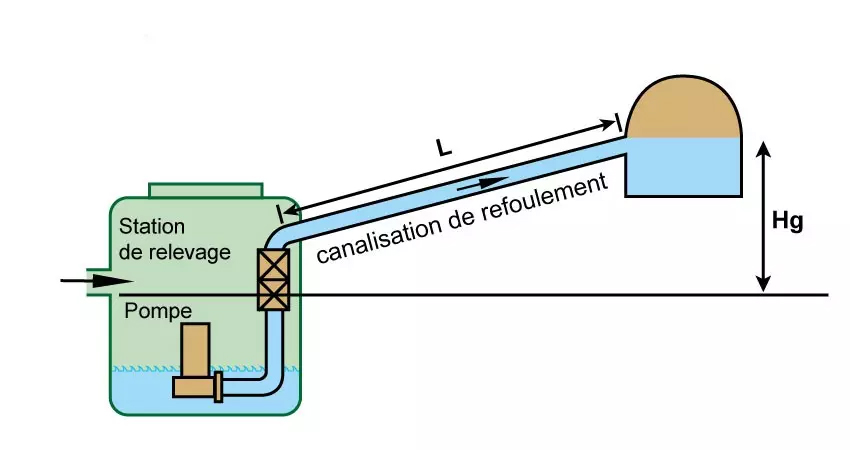

C'est la hauteur géométrique à relever par la pompe (HG) + les pertes de charges dans la canalisation de refoulement (L).
Pour assurer l'auto-curage (v= 0.7 m/s) dans une canalisation de diamètre 53/63, nous prenons en compte un débit de pompe minimal de 5m³/h.
Lorsque l'on vous demande quelle est la hauteur de relevage et la longueur de refoulement, c'est en fait pour calculer la HMT (hauteur manométrique total).

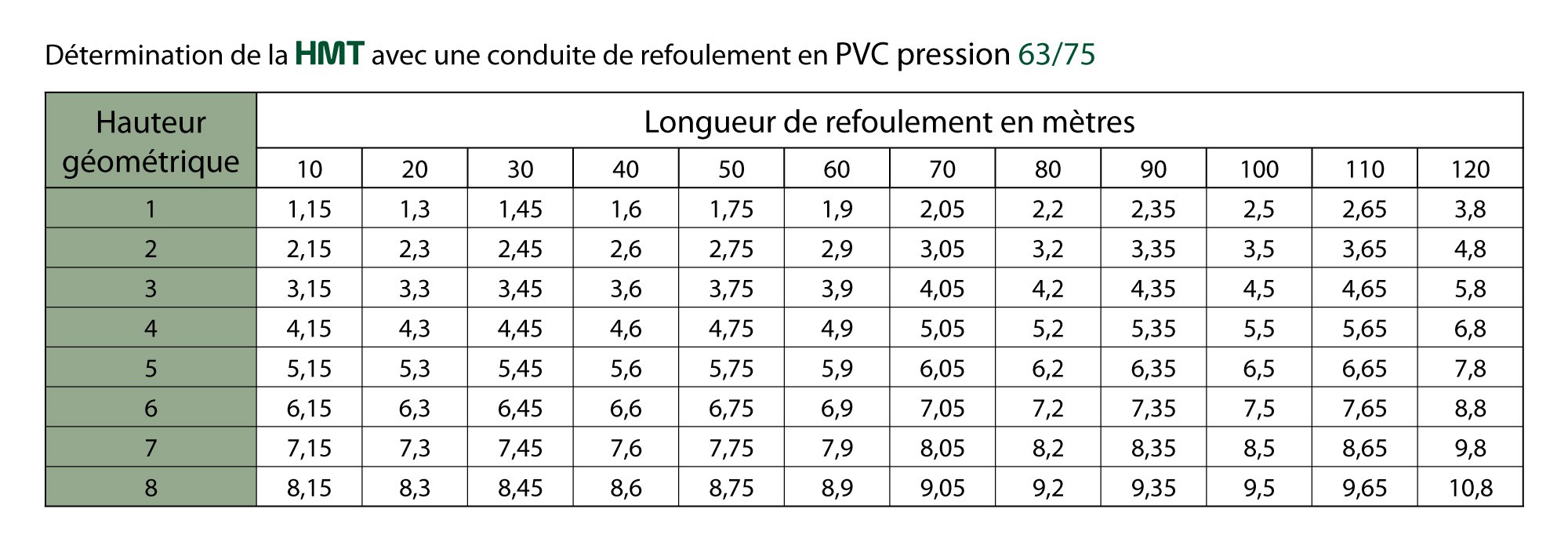

On s'aperçoit d'après ce tableau que la HMT peut fortement varier en fonction de la hauteur et la longueur de refoulement dans une canalisation de diamètre 53/63 (diamètre de canalisation usuelle pour refouler les eaux chargées après une station de relevage).
Par exemple, vous nous indiquez que vous avez 6m à relever en hauteur sur une distance de 120m.
En réalité, en suivant le tableau ci-dessus, on s'aperçoit que votre pompe ne doit pas relever 6 mètres, mais bien 8.04 mètres (soit 2 mètres de plus que ce que vous aviez prévus)
Cette côte est extrêmement importante, car si vous sélectionnez une pompe de relevage qui relève à 6 mètres de hauteur, une fois installée chez vous, le constat sera que la pompe ne peut évacuer les eaux !!
EXEMPLE :
Calcul du débit et de la HMT pour 20 personnes, avec une hauteur géométrique relevée de 4 mètres,
et une longueur de refoulement de 70 mètres.
La conduite de refoulement étant en PVC 53 / 63.
1 - Calcul du débit de pointe (Qp)
Qp = (20 x 0,150 x 3) / 8 = 1,125 m³/ heure
2 - Détermination de la hauteur manométrique totale (HMT)

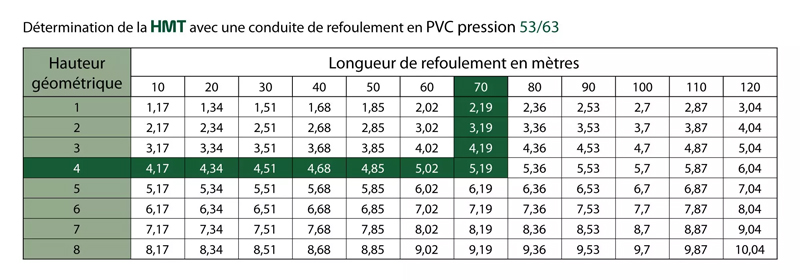

Reportez-vous dans le tableau ci-dessus.
On s'aperçoit que pour une hauteur de 4m et une longueur à refouler de 70m dans une canalisation PVC pression 53 / 63,
la HMT est de 5,19 mètres.
Le choix de la pompe ne doit pas se faire en fonction d'une hauteur de 4 mètres, mais de 5,19 m
(à cause des pertes de charges dans la canalisation).

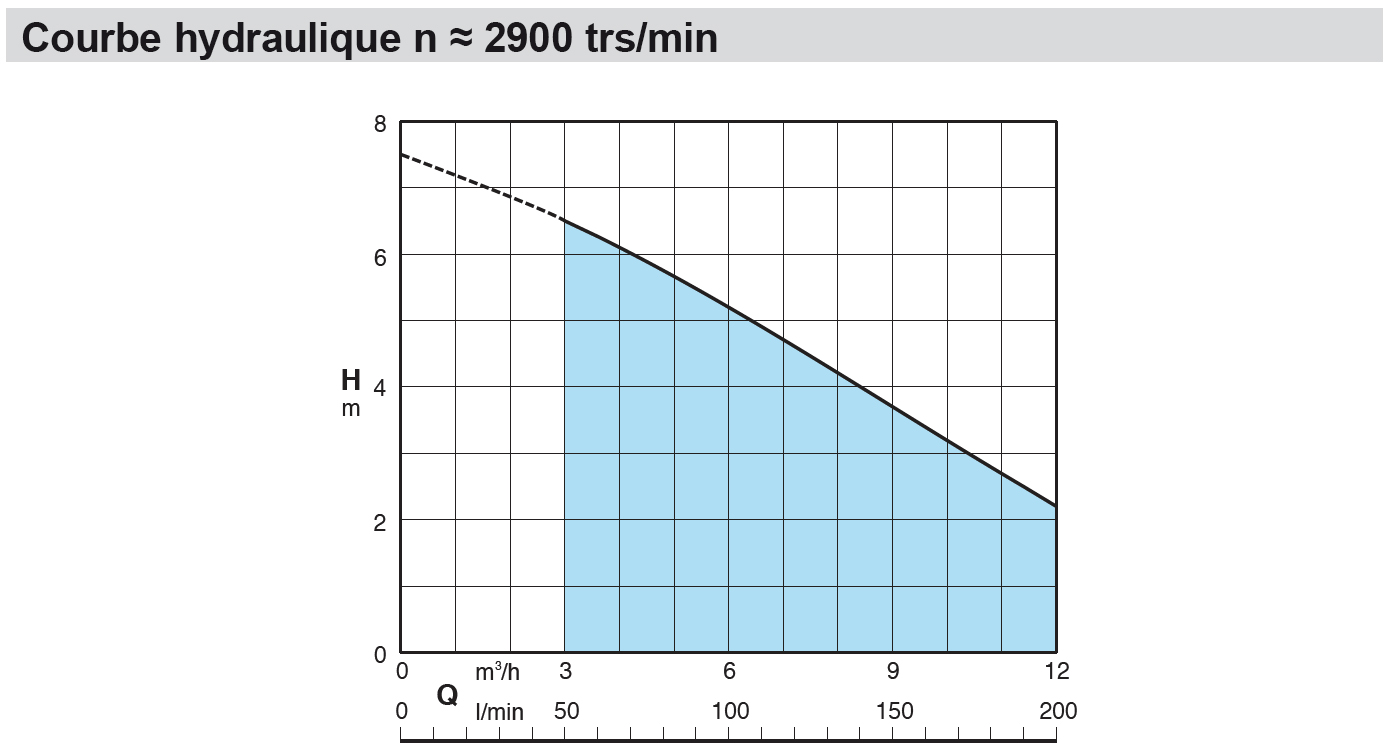

3 - Interprétation de la courbe de débit de la pompe de refoulement
Dans cet exemple, nous avons déterminé notre débit de pointe : 1,125 m³/h
Et la hauteur manométrique totale : HMT = 5,19 mètres.
Ce qui implique que notre pompe de relevage devra assurer un débit 1,125 m³/h à 5,19 m de hauteur.

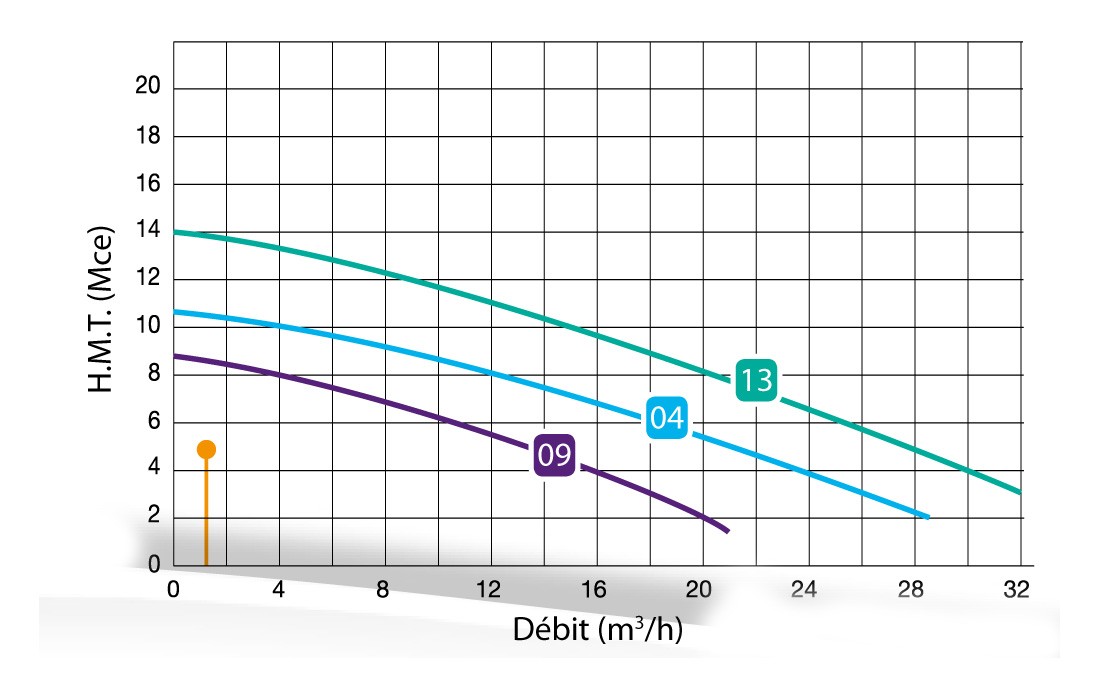

En reportant ces valeurs sur le graphique, on s'aperçoit que la pompe Semison 290M Auto (courbe 09) permet de relever les eaux.
(source techneau)
