Guide pour choisir le bon poste de relevage

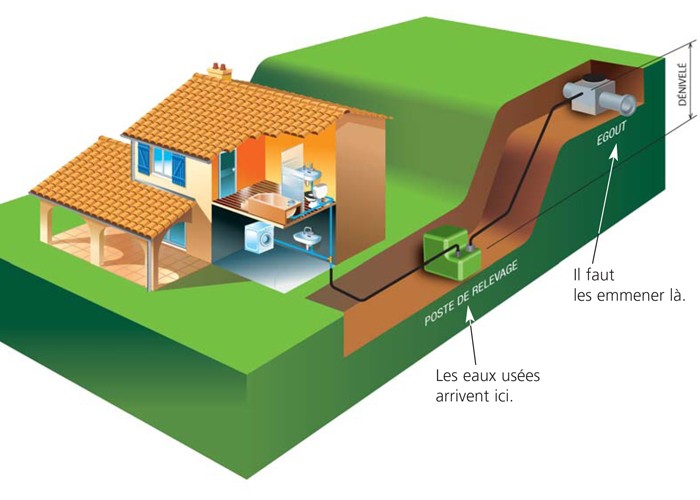

Les eaux usées quittent l’habitation par gravité via une canalisation en DN100 minimum. Elles arrivent dans la station, enterrée à l’extérieur ou parfois installée hors sol à l’intérieur (cave, buanderie, local technique).

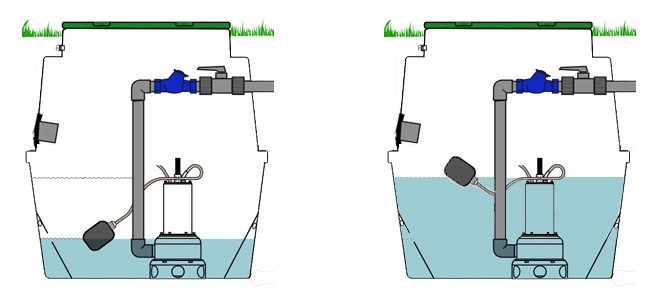

Le cycle de fonctionnement est automatique :



• ▶️ le niveau d’eau monte dans la cuve,

• ▶️ le flotteur déclenche la pompe,

• ▶️ les eaux sont refoulées vers la sortie,

• ▶️ le niveau redescend,

• ▶️ la pompe s’arrête jusqu’au cycle suivant.



Une station de relevage ne se remplit jamais entièrement.
On parle de volume de bâchée : c’est le volume nécessaire pour déclencher un cycle de pompage.



Exemple :
Une cuve de 230 L peut avoir un volume de bâchée d’environ 50 L seulement.







---

Les critères indispensables pour dimensionner une station de relevage

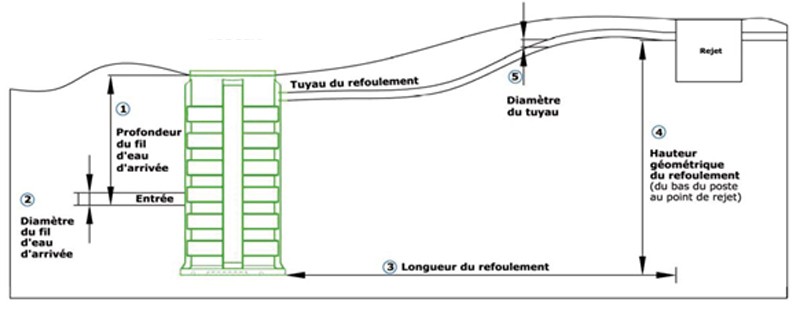

Chez Neatfx, le dimensionnement repose toujours sur une analyse précise de  5 paramètres techniques.



1-Nature des effluents à relever







Le type d’eaux conditionne directement le choix de la pompe.



Eaux chargées (eaux vannes)



• WC, matières fécales, papier, solides

• Granulométrie élevée

• Pompe vortex obligatoire avec passage libre ≥ 50 mm

• Ventilation primaire obligatoire jusqu’en toiture



Eaux peu chargées



• Cuisine, salle de bain, lave-vaisselle

• Graisses, détergents, résidus légers

• Passage libre recommandé : 12 à 25 mm



Eaux claires



• Eaux de pluie, drainage, sortie de fosse ou micro-station

• Aucune matière solide

• Passage libre de 10 mm suffisant



Chaque catégorie impose une pompe spécifique. Une erreur à ce niveau entraîne quasi systématiquement un colmatage.



A chaque type d’effluent correspond un modèle de pompe spécifique

La spécificité vient en partie du diamètre d’entrée de la pompe qui ne sera pas le même si ce sont des eaux chargées ou claires.

En effet, pour les eaux chargées, il faudra orienter votre choix sur une pompe de Relevage dite « VORTEX » avec une ouverture de minimum 50 mm de diamètre afin de permettre aux Eaux ayant des matières solides de pouvoir être pompées et refoulées sans risque de colmatage de la pompe ou de la canalisation.



Pour les Eaux légèrement chargées, on considère qu’une pompe est adaptée si elle a un passage de 12 à 25mm. Et pour les eaux claires, une pompe avec un passage de 10mm.

Les stations de relevage pour les eaux vannes doivent être ventilées jusqu'à l'air libre au-dessus du toit.



---

2. Débit de pointe de l’installation



Le débit se calcule à partir du nombre d’usagers.

Référence admise en habitation :

• 150 litres par personne et par jour

Le débit de dimensionnement de la pompe est estimé par la formule :
Qp = nombre d’usagers x 0,150 x 3/8 (en m³/h)

Ce calcul permet d’éviter :

• une pompe sous-dimensionnée (surchauffe, cycles excessifs),

• ou surdimensionnée (usure prématurée, consommation inutile).

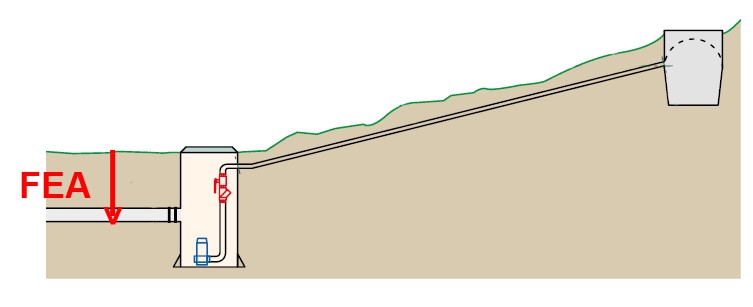

3. Profondeur du fil d’eau d’arrivée (FEA)





(source calpeda)



Le fil d’eau d’arrivée correspond à la profondeur de la canalisation sortant de la maison, mesurée par rapport au sol à l’emplacement du poste.

Plus le FEA est profond :

• plus la cuve devra être haute,

• plus le choix de cuve devient structurant.

Pour un FEA supérieur à -60 cm, un poste de relevage spécifique est recommandé afin de positionner l’entrée à la hauteur exacte.

En pose hors sol, le FEA n’est pas contraignant.







(source techneau)



 4. Longueur et hauteur de refoulement



Deux paramètres distincts mais indissociables :

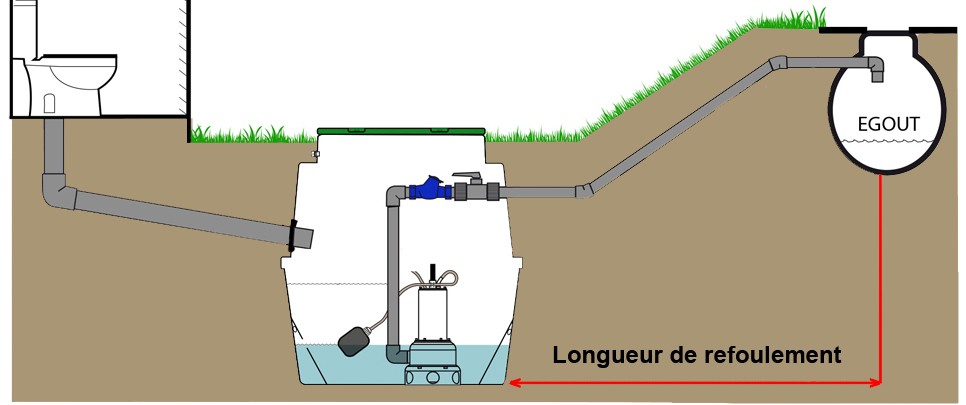

• Longueur de refoulement
  Distance horizontale entre la station et le point de rejet.

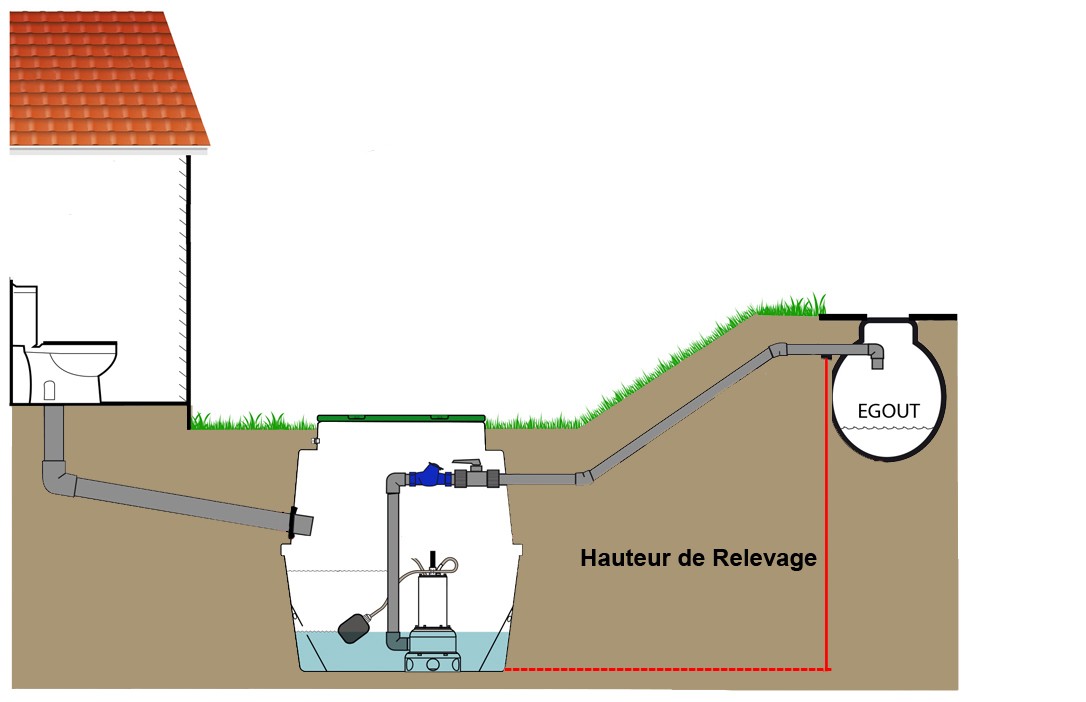

• Hauteur géométrique de refoulement
  Dénivelé vertical entre le fond de la station et le point de rejet.

Ces valeurs servent à calculer la hauteur manométrique totale (HMT), qui inclut :

• la hauteur verticale,

• les pertes de charge liées à la canalisation, aux coudes et accessoires.

C’est la HMT qui détermine la puissance réelle de la pompe.













(source pompe technirel)

Une fois ces côtes déterminées, nous allons chez NEATFX faire le calcul de la hauteur manométrique des pompes (H.M.T).

La H.M.T est la valeur à prendre en compte dans le choix de la pompe de relevage. Elle se définie en mètres.

Cette H.M.T correspond à la hauteur géométrique à relever + les pertes de charges dans la canalisation de refoulement.

Nous n’allons pas rentrer ici dans les détails.

Pour ceux qui veulent aller plus loin dans les calculs de HMT et de débit d’autocurrage consultez cette page : choisir sa pompe de relevage.

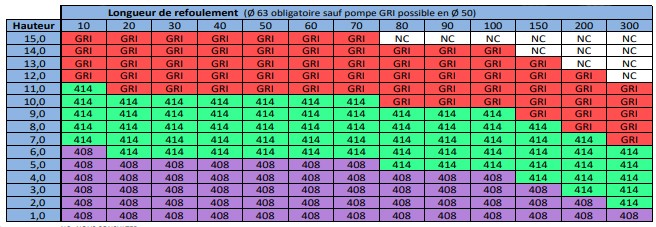

Pour les autres, nous avons mis en place des graphiques afin de sélectionner plus rapidement la pompe adaptée à vos contraintes de relevage en fonction de la hauteur et de la longueur de refoulement.

Le choix de la pompe immergée sera selectioné grâce au graphique ci-dessous. Plus la HMT sera importante, plus vous aurez besoin d'une pompe puisssante pour vaincre le denivelé.





Exemple: j'ai besoin de refouler mes eaux usées sur 8m de hauteur et 500 m de longueur.

Dans ce cas, je dois choisir le modèle de pompe P414

La pompe P408 sera trop juste d'après le tableau de sélection de la pompe.





5. Diamètre du tuyau de refoulement



Un diamètre inadapté est une cause fréquente de panne.

Règles générales :

• eaux chargées : PVC pression Ø63 mm minimum

• eaux claires : PVC Ø50 mm possible

Un diamètre trop faible entraîne :

• une perte de débit,

• une augmentation des efforts moteur,

• un risque élevé de colmatage.



Sécurité électrique et longévité de la pompe



Une pompe de relevage ne doit jamais tourner à vide.

Il est impératif de prévoir :

• une protection thermique correctement réglée,

• au minimum un disjoncteur dédié,

• idéalement un coffret de commande avec alarme.

En cas de blocage (lingette, textile, corps étranger), la protection coupe l’alimentation et évite la destruction du moteur.

Une pompe grillée n’est pas réparable.
Son remplacement représente souvent 50 à 70 % du coût de l’installation complète.



Pourquoi choisir Neatfx pour le dimensionnement ?



Chez Neatfx, chaque projet est analysé par un technicien spécialisé en relevage.
Nous ne vendons pas une station standard, mais une solution dimensionnée sur mesure, conforme aux contraintes hydrauliques et normatives.

Pour les installations critiques ou professionnelles, les stations double pompe assurent une continuité de service optimale en cas de défaillance.



Pour approfondir :

• Consultez notre FAQ relevage pour les questions fréquentes
